什麼是 Pin Header（排針）？

電子連接器是現代電子設備中不可或缺但常被忽略的基礎元件，它讓電力與訊號能在各元件之間傳遞，同時又不需要將它們永久固定在一起。在眾多連接器中，最簡單且最廣泛使用的之一就是排針（Pin Header）。這種模組化介面默默地支援著從業餘原型製作到關鍵工業系統的各種應用。了解什麼是排針以及其功能，有助於我們理解電子產品是如何被組裝、測試、維修與升級的。對初學者而言，排針通常是接觸到的第一種連接器；而對專業人士來說，它提醒我們，即使是最不起眼的元件，也可能影響可靠性、擴展性與長期系統效能。

排針的功能是什麼？

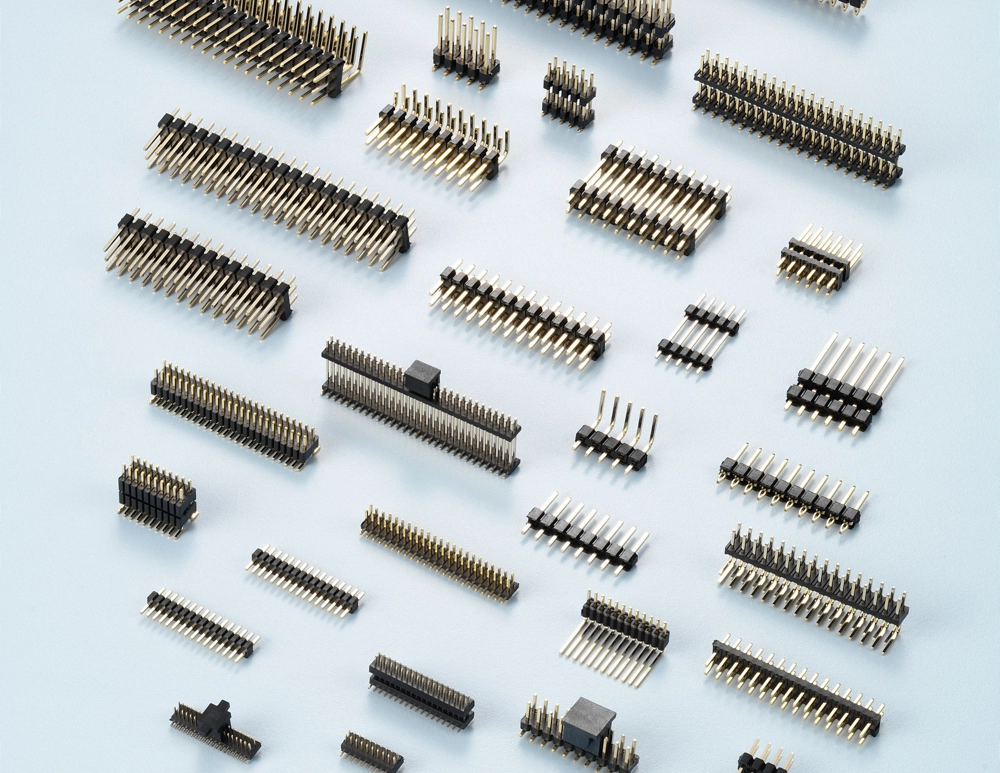

排針是一種公頭（male）電子連接器——且僅為公頭——由一個或多個金屬針腳組成，排列成單排或雙排，通常安裝於印刷電路板（PCB）上。這些針腳提供外露的電氣接點，可與對應的母座連接器、插座或線材配合使用。排針的主要用途是在電路板、模組或外部設備之間傳輸電力、資料或控制訊號。

排針透過導電針腳與對接連接器之間的金屬接觸來運作。插接後，接觸壓力可維持穩定的電氣連續性，同時在需要時也能輕鬆分離。這使排針特別適合需要更換、測試或重新配置元件的應用環境。由於無需將線材直接焊接在電路板上即可快速迭代設計，工程師在原型開發階段經常使用排針。而在最終產品中，排針仍常被用作程式燒錄接口、擴充介面或內部連接。

排針的製造始於高精度成型的金屬針腳，通常採用銅合金（如黃銅或磷青銅）以兼顧導電性與強度。這些針腳通常會鍍上錫、金或其他表面處理，以提升抗腐蝕能力與電氣性能。之後將針腳嵌入絕緣外殼中（通常為耐高溫熱塑性材料），以確保間距與對齊精度。排針的成本會因材料、製造公差及生產量等因素而有所差異；基本款可能僅需幾分錢，而高可靠度、鍍金或客製化產品則價格較高。

排針的常見應用

在日常生活中幾乎不可能不接觸到電子連接器。即使只限定為排針，你也很難在一天中不使用到包含這類連接器的裝置或設備。排針廣泛應用於需要簡單、靈活且具成本效益連接的電子產品中。常見應用產業與場景包括：

• 消費性電子產品：用於內部電路板連接與程式燒錄接口
• 工業自動化：感測模組與控制介面
• 醫療設備：診斷、校準與模組化子系統
• 通訊設備：訊號傳輸與測試接口
• 汽車電子：控制單元與嵌入式模組
• 航太與國防系統：開發測試與備援路徑
• 教育與原型開發平台：如開發板與評估套件

選擇合適的排針製造商

排針看似簡單，但選擇正確的製造商至關重要。品質不佳的排針可能導致接觸不良、訊號損失、機械不穩定或提早失效。電鍍厚度、針腳直線度、外殼材料品質及尺寸一致性等因素，都會影響長期性能。即使是微小的差異，也可能造成昂貴的停機或故障排除成本。可靠的製造商能確保每一批產品的一致性，並支援現有設計與未來升級需求。

OUPIIN 弘振企業透過精密製造與完整的排針產品線，提供穩定可靠的解決方案，涵蓋電力、訊號與資料應用。我們專注於高品質材料、嚴格公差控制以及即時技術支援，使工程師無論在原型開發或量產階段，都能安心使用排針。與值得信賴的製造商合作，能確保即使是最小的連接器，也能對整體系統效能、耐用性與成功發揮正面影響。
